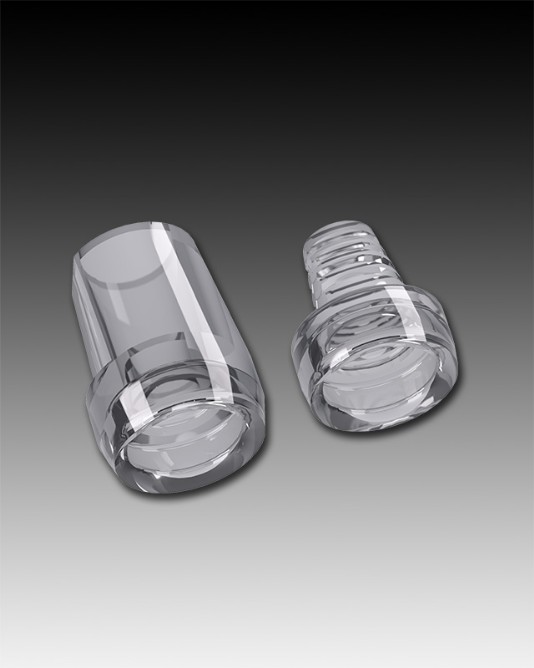

MONCONI CALCINABILI

(su OT EQUATOR)

MONCONE CALCINABILE CON VITE PASSANTE E SEEGER

MONCONE CALCINABILE SENZA VITE
SOLO SEEGER

MONCONE IN TITANIO EXTRAGRADE

Ref. CMEG40C

Confezione contenente:
• 1 MONCONE CALCINABILE EXTRAGRADE (con foro)
• 1 VITE IN TITANIO (h 2mm)
• 2 SEEGER BIANCHI (con manico)
• 1 SEEGER ROSA (con manico)

MONCONE IN TITANIO EXTRAGRADE

Ref. CMEG40C

Confezione contenente:
• 1 MONCONE CALCINABILE EXTRAGRADE (con foro)
• 1 VITE IN TITANIO (h 2mm)
• 2 SEEGER BIANCHI (con manico)
• 1 SEEGER ROSA (con manico)

MONCONE IN TITANIO EXTRAGRADE Ø 5,0 mm

Ref. MEG40C

Confezione contenente:
• 1 MONCONE CALCINABILE EXTRAGRADE (Ø 4,0 mm)

MONCONE IN TITANIO EXTRAGRADE SENZA FORO, INCLINATO DI 15°

Ref. RMCEG15SF

Confezione contenente:
• 1 MONCONE CALCINABILE EXTRAGRADE SENZA FORO
(disponibile solo con Ø 4,0mm)

Ref. 030

• 1 MONCONE OT EQUATOR IN TITANIO
(con rivestimento TiN)

Ref. VC

• 1 VITE IN TITANIO (h 2mm)

Ref. VXL

• 1 VITE IN TITANIO (h 11,5mm)

Ref. 022RGO

• 2 CONNETTORI CALCINABILI

Ref. SM6

• 6 SEEGER BIANCHI CON MANICO
(tenuta standard)

Ref. SRM6

• 6 SEEGER ROSA CON MANICO
(tenuta soft)

STRUMENTI

Ref. 774CHE

• 1 CHIAVE QUADRATA + HOLDER per avvitare Ot Equator
(quadrato 1.25mm – utilizzabile con cricchetto dinamometrico)

Ref. 775CLE

• 1 CHIAVE QUADRATA LUNGA + HOLDER
(quadrato 1.25mm – utilizzabile con cricchetto dinamometrico)

Ref. 760CE

• 1 CONNETTORE PER MANIPOLO DINAMOMETRICO PREDISPOSTO PER HOLDER
(quadrato 1,25mm autoestraente)

Ref. 1760CRD

• 1 CRICCHETTO DINAMOMETRICO Per Ot Equator e Sphero-Block /Flex
(valore da 15 a 35Ncm – Max 50Ncm torque)

Ref. 124ICP

• 1 MANICO UNIVERSALE

Ref. FSS

• 1 FRESA
(per la pulizia delle sedi dei seeger)

LABORATORIO

Analizzare il modello con l’aiuto della maschera del montaggio diagnostico. Dove lo spazio è ridotto, si può usare il moncone calcinabile. Anche questo ha lo smusso

Extragrade che permette di superare passivamente notevoli divergenze e di essere sagomato per limitare gli ingombri.

Nel moncone calcinabile con vite, così come per il moncone di titanio con vite, si può vedere la smussatura chiamata Extragrade.

La posizione dell’Extragrade viene indicata da una parete piatta che deve essere posizionata sempre dalla parte inclinata dell’elemento.

Barra finita e sabbiata al biossido di alluminio con granulometria 150 micron a 3 atmosfere.

Particolare del moncone calcinabile dopo fusione e sabbiatura.

Fresa speciale usata per pulire dall’ossido nelle zone dove l’ugello della sabbiatrice non arriva a rettificare eventuali micro-escrescenze o bolle nella la gola interna del moncone calcinabile.

Test con l’analogo dell’ OT Equator, prima di procedere alla rifinitura e lucidatura della travata.

Travata lucidata e pronta per essere finita con la ricopertura estetica.

Inserire il Seeger come si vede nella foto mettendo la sezione aperta dal lato inclinato del moncone.

Lavoro terminato visto dal basso (caudale).

Vista vestibolare. Si può notare che grazie ai monconi pre-angolati e ai

Seeger non ci sono fori vestibolari.

Lavoro terminato.
